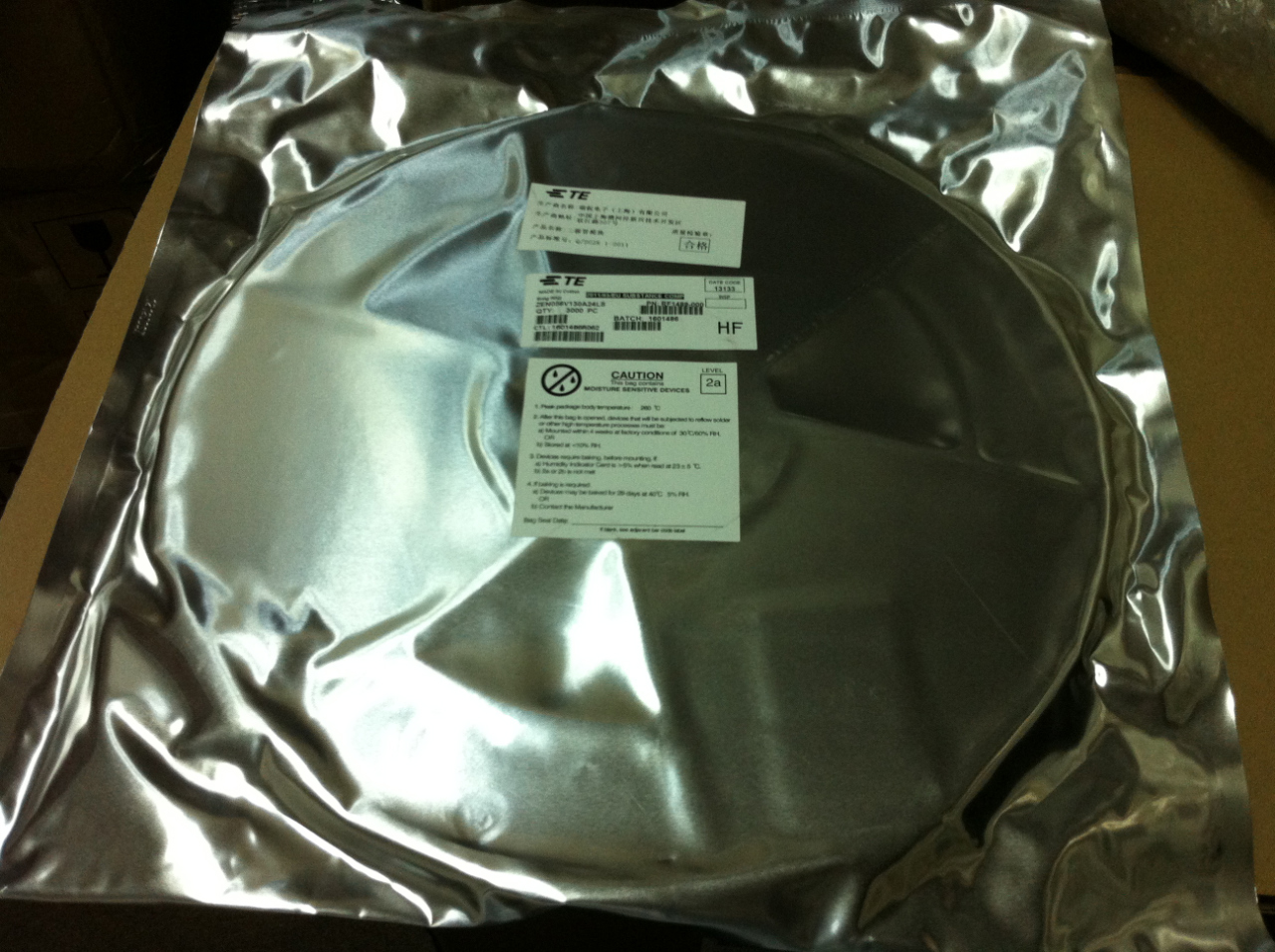

ZEN056V230A16LS

SMD 保護電路模塊 泰科TYCO/瑞侃RAYCHEM

產品名稱:保護電路模塊

電壓, Vz:5.6V 測試電流:0.1A
最大功耗:0.7W  表面安裝器件:表面安裝
工作溫度范圍:-40°C to +85°C
總功率, Ptot:0.7W 電阻, Rz:0.12ohm 齊納電流:100mA

PolyZen 器件是聚合物保護的精密齊納二極管微型集成模塊,用于幫助保護敏感電器因感應式尖峰電壓、瞬間電壓、錯誤供電和反向偏壓導致的危害.

PolyZen 器件是由一個穩定的 位電壓精準的齊納二極管和一個非線性聚合物PTC(正溫度系數)組合而成,PTC通過由低阻態向高阻態轉換,從而對二極管過熱或過電流故障作出響應.

PolyZen 器件具有可復位式防止大功率故障事件的特點,同時只有0.7W功耗.二極管過熱或過電流發生時,PTC“動作”從而限制電流并產生壓降,這有利于保護齊納二極管和后續電子元件.這種集成有效地增強了二極管的功率處理能力.
廣泛用于消費類電子，汽車電子產品:
1 用于保護采用桶形插口作為電源輸入端的直流電源埠系統
2 在袖珍式電子元件中進行直流電源埠保護
3 內部過電壓和瞬變抑制
4 直流輸出電壓調節
